Ako nainštalovať ťahovú tkaninu: Kompletná príručka krok za krokom

Ako nainštalovať ťahovú tkaninu: Priama odpoveď

Inštalácia ťažnej tkaniny - najmä PVC ťažná tkanina — vyžaduje štruktúrovanú postupnosť: príprava miesta, montáž rámu, rozvinutie a umiestnenie látky, napnutie okrajov a konečné ukotvenie. Tento proces nie je len o utiahnutí materiálu; zahŕňa vypočítané rozloženie napätia, aby sa zabránilo deformácii, ochabnutiu alebo predčasnému zlyhaniu. Pri správnom vykonaní môže správne nainštalovaná PVC štruktúra ťahovej tkaniny vydržať 15 až 25 rokov s minimálnou údržbou.

Či už inštalujete tienidlo na komerčné nádvorie, ťahaný baldachýn pre vonkajšie miesto konania podujatí alebo veľkú architektonickú membránovú strechu, princípy inštalácie jadra zostávajú rovnaké. Tento sprievodca podrobne prechádza každou fázou, takže budete mať spoľahlivú referenciu od začiatku do konca.

Pochopenie PVC ťahovej tkaniny pred inštaláciou

Pred vyzdvihnutím jedného nástroja musíte pochopiť materiál, s ktorým pracujete. PVC ťažná tkanina je poťahovaná technická textília vyrobená laminovaním polyvinylchloridu (PVC) na základnú mriežku z polyesterovej priadze. Táto konštrukcia dáva materiálu jeho kľúčové vlastnosti: vysokú pevnosť v ťahu, rozmerovú stálosť pri zaťažení, UV odolnosť a vodeodolnosť.

Bežné závažia ťažnej tkaniny z PVC používané v architektonických a komerčných inštaláciách siahajú od 650 g/m² až 1 100 g/m² . Ľahšie látky okolo 650 – 750 g/m² vyhovujú tienistým štruktúram a dočasným prístreškom, zatiaľ čo ťažšie látky s hmotnosťou 900 – 1 100 g/m² sa používajú na trvalé zastrešenie, prístrešky štadiónov a ťahané konštrukcie s veľkým rozpätím.

Kľúčové vlastnosti, ktoré ovplyvňujú inštaláciu

• Pevnosť v ťahu: typicky 3 000 – 6 000 N/5 cm v smere osnovy a útku
• Odolnosť proti roztrhnutiu: dôležitá pre konštrukcie zaťažované vetrom
• Tepelná rozťažnosť: PVC sa s teplotou rozťahuje a zmršťuje, čo musí byť zohľadnené pri napínaní
• Povrchová úprava: niektoré látky majú vrchné nátery PVDF alebo lak, ktoré ovplyvňujú ich reakciu na upínací materiál
• Zvarové švy: pevnosť zváraných švov vo výrobe by mala spĺňať alebo prekročiť 80% pevnosti základnej tkaniny

Pochopenie týchto vlastností vám pomôže vybrať správny napínací materiál, nastaviť správne hodnoty predpätia a vyhnúť sa nadmernému namáhaniu tkaniny počas inštalácie.

Nástroje a materiály potrebné na inštaláciu ťažnej tkaniny

Mať správne nástroje na mieste pred začatím inštalácie šetrí čas, znižuje chyby a chráni látku aj pracovníkov, ktorých sa to týka. Nižšie je uvedený komplexný zoznam toho, čo budete potrebovať pre štandardnú inštaláciu PVC ťažnej tkaniny.

Príprava miesta: Krok, ktorý väčšina inštalatérov ponáhľa

Zlá príprava miesta je hlavnou príčinou problémov s inštaláciou. Predtým, ako sa PVC ťahaná tkanina dostane na miesto, konštrukčný rám alebo kotviace body musia byť úplne postavené, skontrolované, či sú olovnice a úroveň, a musia sa potvrdiť, že zodpovedajú výrobným výkresom. Akákoľvek odchýlka väčšia ako ± 5 mm z konštrukčných rozmerov môže mať za následok nerovnomerné rozloženie napätia na paneli tkaniny.

Kontrolný zoznam predtým, ako látka dorazí na miesto

• Skontrolujte, či sú všetky oceľové alebo hliníkové rámové prvky nainštalované, osadené a zvarené alebo priskrutkované podľa technických výkresov
• Skontrolujte, či betónové pätky alebo kotevné základne dosiahli plnú pevnosť vytvrdnutia (zvyčajne 28 dní pre štandardný betón )
• Skontrolujte, či sú na ráme predinštalované všetky kederové koľajnice alebo upínacie prvky
• Zmerajte diagonálne rozmery otvoru rámu, aby ste sa uistili, že je štvorcový – dve uhlopriečky by mali byť v rámci 10 mm od seba
• Vyčistite oblasť pod štruktúrou a okolo nej od nečistôt, ostrých predmetov alebo čohokoľvek, čo by mohlo látku zachytiť alebo prepichnúť počas odvíjania
• Skontrolujte predpoveď počasia – nezačínajte s inštaláciou látky, ak rýchlosť vetra prekročí 25 km/h alebo ak sa blíži dážď
• Uistite sa, že prístupové zariadenie (lešenie, zdvíhacia plošina alebo vyvýšená pracovná plošina) je na svojom mieste a že je skontrolovaná bezpečnosť

Jedným z často prehliadaných krokov je kontrola teploty v deň inštalácie. PVC ťažná tkanina by mala byť v ideálnom prípade inštalovaná, keď sú okolité teploty medzi nimi 10 °C a 30 °C . Vo veľmi chladných podmienkach sa PVC stáva tuhším a menej ohybným, čo sťažuje usadenie do kederových koľajníc. Vo veľmi horúcich podmienkach sa látka uvoľní a po vychladnutí sa môže zdať uvoľnená.

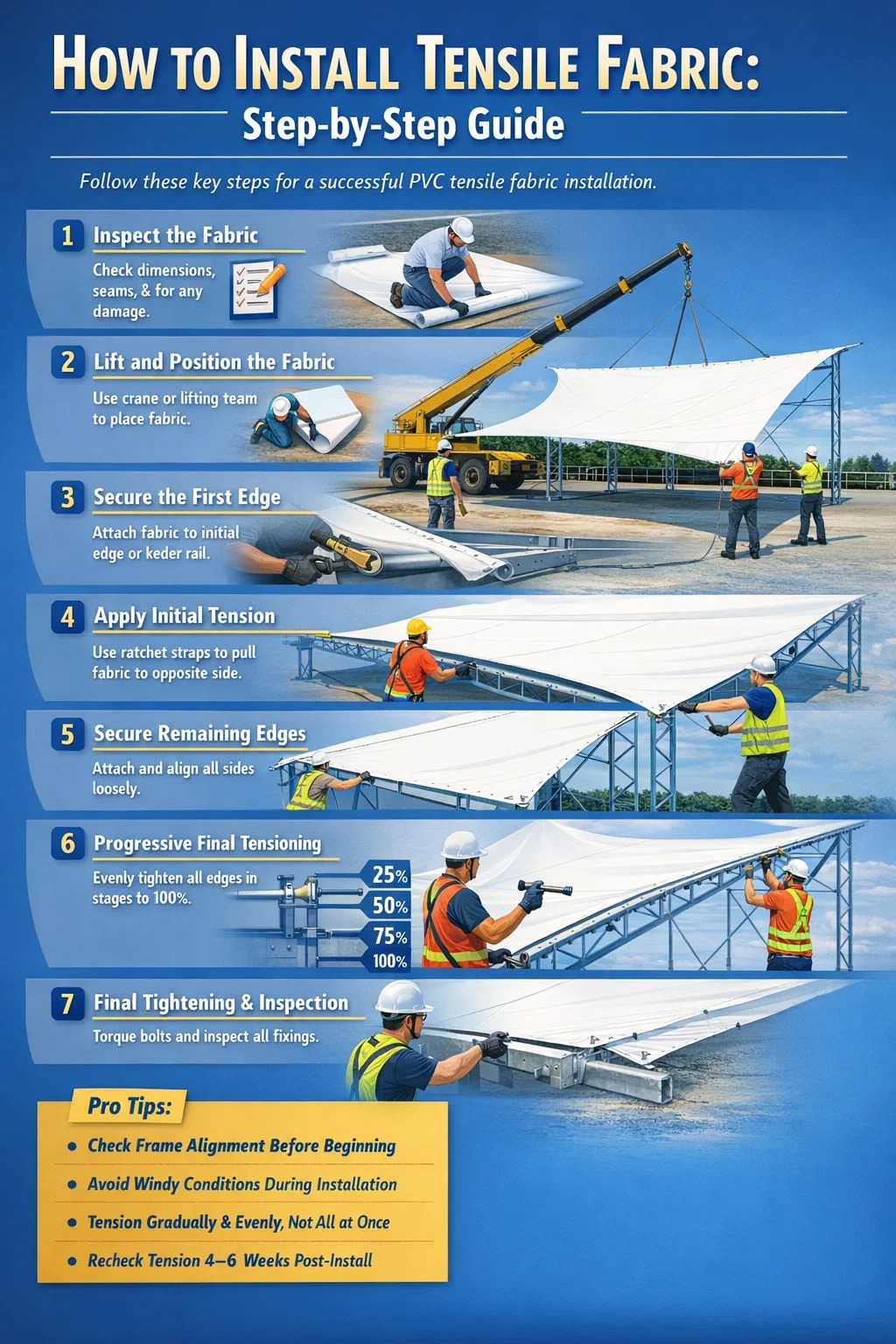

Inštalačný proces krok za krokom pre PVC ťahovú tkaninu

Nasledujúca postupnosť platí pre väčšinu komerčných a architektonických inštalácií PVC ťahaných textílií. Upravte na základe špecifického použitého systému pripevnenia okrajov – kederovej koľajnice, doštičkovej svorky alebo lana v kanáli.

Krok 1 — Pred rozvinutím skontrolujte látkový panel

Pred otvorením kotúča skontrolujte dodaciu dokumentáciu, aby ste potvrdili, že panel tkaniny zodpovedá objednávke: správne rozmery, trieda materiálu a umiestnenie zvarov. Po otvorení rolky položte látku na čistú plachtu alebo ochranný zemný kryt. Skontrolujte, či nedošlo k poškodeniu pri preprave – zárezy, stopy oderu alebo deformované popruhy. Skontrolujte, či sú všetky rohové kovania, očká alebo kederové hrany neporušené a správne umiestnené.

Neťahajte látku po nerovnom teréne. Dokonca aj krátky kontakt s betónom alebo štrkom môže obrúsiť PVC povlak, čím sa zníži odolnosť voči UV žiareniu a dlhodobá životnosť.

Krok 2 — Zdvihnite a umiestnite látku na konštrukciu

V prípade malých panelov do približne 30 m² môže tím štyroch až šiestich pracovníkov ručne zdvihnúť a umiestniť látku. Pre väčšie panely je potrebný žeriav alebo teleskopický nakladač s rozpernou tyčou. Zdvíhacie popruhy pripevnite iba na určené zdvíhacie body – nikdy nie na samotné telo látky.

Umiestnite látku na konštrukciu tak, aby sa najdlhší okraj zarovnal s najdlhším konštrukčným prvkom. Tým sa minimalizuje vzdialenosť, ktorú musí každá hrana prejsť, aby dosiahla bod pripojenia, čím sa znižuje riziko nerovnomerného namáhania pri manipulácii počas ďalšej fázy.

Krok 3 — Zabezpečte prvú hranu

Vždy začnite jednou pevnou hranou alebo hranou s nízkym pohybom – zvyčajne rovnou hranou pozdĺž hrebeňového nosníka alebo primárneho konštrukčného prvku. V prípade kederových koľajnicových systémov zasuňte kederové lano alebo obrubu do hliníkového kanála, začnite od jedného konca a postupujte smerom k druhému. Použite gumenú paličku a prítlačný nástroj s hladkými hranami na usadenie kederovej guľôčky úplne do štrbiny bez jej deformácie.

V prípade systémov upínania dosiek umiestnite záhyb látky pod upínaciu dosku, vložte skrutky dotiahnutím prstov a pred akýmkoľvek konečným utiahnutím potvrďte zarovnanie. V tejto fáze by mali byť všetky upevňovacie prvky utiahnuté iba rukou – konečné utiahnutie príde neskôr.

Krok 4 — Použite počiatočné napätie na protiľahlú hranu

So zaisteným prvým okrajom prejdite na opačný okraj. Pripevnite račňové popruhy alebo sťahováky k rohovým armatúram alebo napínacím slučkám a potiahnite látku smerom k jej upevňovaciemu bodu. Cieľom v tejto fáze nie je konečné napnutie – je to jednoducho odstrániť objemovú vôľu, aby látka ležala na celej konštrukcii rovno.

Pri ťahaní sledujte povrch látky. Akékoľvek diagonálne vrásky naznačujú, že ťah je nerovnomerný. Upravte smer a veľkosť ťahu na každom popruhu nezávisle, aby ste udržali pruh tkaniny rovno. Keď protiľahlý okraj dosiahne svoje upevňovacie prvky, zaistite ho voľne - ručne utiahnite svorky alebo čiastočne vložený kederový korálok.

Krok 5 — Zaistite zvyšné okraje

S dvoma protiľahlými okrajmi voľne pripevnenými pracujte na zvyšných dvoch okrajoch v rovnakom poradí: pripevnite, zarovnajte, zľahka potiahnite a voľne zaistite. Na konci tohto kroku by mali byť všetky štyri hrany (alebo všetky obvodové hrany pri zložitých tvaroch) voľne pripevnené ku konštrukcii. Látka bude stále pôsobiť trochu uvoľnene – v tejto fáze sa to očakáva a je to správne.

Krok 6 — Postupné konečné napínanie

Toto je najkritickejšia fáza celej inštalácie. Konečné napínanie sa musí aplikovať postupne a rovnomerne na všetky hrany súčasne – nie hranu po hrane. Správna metóda je zapracovať prírastkové prihrávky : aplikujte 25 % cieľového napätia na všetky hrany, potom 50 %, potom 75 %, potom 100 %. Tento progresívny prístup zaisťuje, že tkanina sa rovnomerne natiahne po celej svojej ploche bez koncentrácie napätia v ktoromkoľvek bode.

U kederových koľajnicových systémov sa konečné napnutie dosiahne utiahnutím napínacích skrutiek alebo napínačov integrovaných do koncoviek koľajníc. V prípade systémov svoriek dosiek sú skrutky utiahnuté na špecifikované hodnoty krútiaceho momentu - zvyčajne 25-40 Nm pre nerezové skrutky M10, v závislosti od hardvérovej špecifikácie.

Počas napínania priebežne monitorujte povrch látky. Správne napnutý povrch PVC panela z ťažnej tkaniny by mal byť:

• Bez diagonálnych vrások namáhaných cez panel
• Pri miernom stlačení rukou napnutá, s minimálnym vychýlením
• Zakrivené v zamýšľanej geometrii (antiklastické, synklastické alebo ploché, podľa dizajnu)
• Bez bazénových plôch alebo plochých miest, ktoré by umožňovali hromadenie vody

Krok 7 — Záverečné utiahnutie skrutiek a kontrola hardvéru

Po dosiahnutí úplného napnutia systematicky obchádzajte každý upevňovací bod a utiahnite všetky skrutky na špecifikovaný krútiaci moment. Použite kalibrovaný momentový kľúč – odhadovanie hmatom nie je prijateľné pre konštrukčné inštalácie. Zaznamenajte hodnoty krútiaceho momentu aplikované v každom upevňovacom bode do denníka údržby.

Skontrolujte, či je kederový lem úplne a rovnomerne usadený vo všetkých koľajničkách. Akákoľvek časť obruby, ktorá nie je úplne usadená, vytvorí lokalizovanú koncentráciu napätia, ktorá môže viesť k porušeniu okraja, najmä pri zaťažení vetrom.

Upevňovacie systémy ťahaných tkanín: Ktorý z nich použiť

Voľba systému upevnenia hrán výrazne ovplyvňuje proces inštalácie a dlhodobý výkon ťahovej konštrukcie. Tu je rozpis najbežnejších systémov používaných s PVC tkaninou v ťahu.

Pre dlhodobé komerčné a architektonické inštalácie PVC ťahaných textílií je systém kederových koľajníc vo všeobecnosti preferovanou voľbou, pretože rozdeľuje okrajové zaťaženie kontinuálne po celom obvode a nie sústreďuje napätie v diskrétnych bodových upevneniach. To sa priamo premieta do dlhšej životnosti tkaniny a zníženého rizika roztrhnutia okrajov.

Bežné chyby pri inštalácii ťahanej tkaniny a ako sa im vyhnúť

Dokonca aj skúsené inštalačné tímy robia chyby, ktorým sa dá vyhnúť. Pochopenie najčastejších chýb šetrí čas, peniaze a potenciálne aj samotný látkový panel.

Nadmerné napätie

Natiahnutie tkaniny tesnejšie, ako je špecifikácia dizajnu, ju nespevní – urýchľuje to deformáciu pri tečení v PVC povlaku, namáha zvarové švy nad ich konštrukčnú kapacitu a preťažuje nosnú konštrukciu. Hodnoty konštrukčného predpätia pre architektonické PVC ťahové tkaniny zvyčajne spadajú do rozsahu 1,5–3,0 kN/m . Vždy pracujte podľa technických špecifikácií, nie podľa vizuálneho úsudku.

Napínanie jednej hrany naraz

Úplné napnutie jednej hrany pred pripevnením ostatných núti túto jednu hranu niesť celé počiatočné predpätie asymetricky. To deformuje geometriu tkaniny a vytvára nerovnomerné zvyškové napätia. Pred začatím konečného napínania vždy pripevnite všetky okraje voľne a vždy napínajte postupne cez všetky okraje.

Inštalácia pri silnom vetre

A PVC ťažná tkanina panel s plochou 50 m² pôsobí vo vetre ako veľká plachta. Pri rýchlosti 30 km/h môže dynamické zaťaženie čiastočne zaisteného panelu prekročiť manuálnu kapacitu štvorčlenného tímu. Inštalačné nehody spôsobené vetrom sú hlavnou príčinou poškodenia tkaniny a zranenia pracovníkov na miestach s ťahovou konštrukciou.

Nesprávna orientácia látky

Väčšina PVC ťahových tkanín má rozdielne ťahové vlastnosti v smere osnovy (pozdĺžny) a útku (priečny). Konštrukčný návrh špecifikuje, ktorý smer by mal byť v súlade s primárnou dráhou zaťaženia. Inštalácia tkaniny otočenej o 90° z jej konštrukčnej orientácie môže výrazne znížiť výkon konštrukcie. Pred zaistením akejkoľvek hrany si vždy overte orientáciu podľa výrobného výkresu.

Preskočenie kontroly opätovného napnutia

Nová PVC ťahová tkanina prechádza počas prvých týždňov po inštalácii zakladacím obdobím. Polyesterové základné priadze pri zaťažení mierne sadnú a látka sa približne uvoľní 2 – 5 % jeho počiatočnej hodnoty predpätia. Opätovná kontrola napnutia a nastavenie pri 4-6 týždňov po inštalácii je štandardnou praxou a mala by byť súčasťou každej zmluvy o inštalácii.

Špeciálne hľadiská pre veľkorozponové štruktúry ťahaných textílií z PVC

Konštrukcie s väčšími rozpätiami 15 metrov zavádzajú ďalšiu zložitosť, ktorá presahuje štandardnú postupnosť inštalácie opísanú vyššie.

Spájanie panelov a zváranie v teréne

PVC ťažná tkanina sa zvyčajne vyrába v kotúčoch Šírka 1,5 až 5 metrov . Veľmi veľké prístrešky vyžadujú, aby bolo pred dodaním zvarených niekoľko panelov. Pri extrémne veľkých konštrukciách, kde sú panely zvárané v dielni príliš veľké na prepravu, môže byť potrebné zváranie priamo na mieste pomocou zariadenia na zváranie horúcim vzduchom. Zvary v teréne vyžadujú kontrolované podmienky – teplota, vlhkosť a čistota povrchu ovplyvňujú kvalitu zvaru. Správne prevedený PVC teplovzdušný zvar dosahuje pevnosť spoja 90-95% pevnosti základnej tkaniny .

Stredné podporné káble a hrany trolejového vedenia

Ťahové konštrukcie s veľkým rozpätím často obsahujú lanká z nehrdzavejúcej ocele pozdĺž voľných hrán alebo medziľahlých nosných línií. Interakcia medzi napätím kábla a napätím tkaniny vyžaduje koordinované nastavenie počas inštalácie. Káble sú predpäté na špecifikované hodnoty pomocou napínačov a napätie tkaniny je kalibrované vzhľadom na geometriu kábla. Vyžaduje si to technický dozor a nie je to úloha pre nevyškolených pracovníkov.

Postupná inštalácia pre viacpanelové zostavy

Ak sa veľká strecha skladá z viacerých susedných panelov, inštalácia sa musí riadiť definovanou postupnosťou, aby sa zabránilo deformácii dokončených panelov napínaním susedných panelov. Inštalácia zvyčajne prebieha od stredu konštrukcie smerom von alebo od najvyššieho bodu smerom nadol, v závislosti od konštrukčnej geometrie.

Kontrolný zoznam po inštalácii

Po dokončení inštalácie vykonajte dôkladnú kontrolu pred podpísaním projektu. To chráni inštalatéra aj klienta zdokumentovaním stavu konštrukcie pri odovzdaní.

1. Prejdite po celom obvode a skontrolujte každý upevňovací bod – kederové sedenie, krútiaci moment skrutiek dosky alebo osadenie lana v kanáli
2. Skontrolujte povrch látky z úrovne zeme, či nie je pokrčený, nerovnomerné napnuté oblasti alebo viditeľné deformácie
3. Skontrolujte všetky zvarové švy, či nie sú delaminované alebo prebublávané – každý šev, ktorý sa dá odlepiť rukou, zlyhal a vyžaduje opravu
4. Uistite sa, že všetky drenážne body a nízke miesta v geometrii tkaniny správne odvádzajú vodu zo štruktúry
5. Skontrolujte, či žiadna hrana látky nie je v priamom kontakte s oceľou alebo ostrými hranami, ktoré by mohli časom spôsobiť odieranie
6. Odfoťte všetky upevňovacie body a celkovú inštalovanú konštrukciu pre záznam projektu
7. Zaznamenajte všetky použité hodnoty krútiaceho momentu, použité materiály a okolité podmienky počas inštalácie do knihy údržby
8. Poskytnite klientovi pokyny výrobcu týkajúce sa starostlivosti a údržby pre konkrétnu inštalovanú PVC tkaninu

Plán údržby na ochranu vašej investície do PVC ťahovej tkaniny

Inštalácia je začiatok, nie koniec práce. Štruktúrovaný program údržby výrazne predlžuje životnosť štruktúr ťahaných textílií. Nižšie uvedená tabuľka uvádza odporúčané intervaly údržby pre komerčné inštalácie PVC ťažnej tkaniny.

Na čistenie povrchov používajte iba čistiace roztoky s neutrálnym pH, kompatibilné s PVC. Vyhnite sa vysokotlakovým čističom nasmerovaným na zvarové švy alebo upevňovacie prvky – trvalo vysokotlaková voda môže vytlačiť vodu pod svorky dosky a urýchliť koróziu. Na bežné čistenie postačuje mäkká kefka so zriedeným neutrálnym čistiacim prostriedkom a následným opláchnutím čistou vodou.

Kedy zavolať špecialistu: Limity vlastnej inštalácie ťahovej tkaniny

Nie každý projekt ťahanej tkaniny je vhodný na samoinštaláciu alebo generálnych dodávateľov bez špecifických skúseností. Nasledujúce situácie vyžadujú zapojenie špecializovaného inštalatéra ťahovej konštrukcie alebo stavebného inžiniera:

• Akákoľvek štruktúra s jasným rozpätím presahujúcim 10 metrov
• Konštrukcie v oblastiach s vysokým vetrom alebo v pobrežných prostrediach, kde korózia a zaťaženie vetrom vyžadujú špecifické technické vstupy
• Akákoľvek inštalácia vyžadujúca zváranie PVC panelov z ťažnej tkaniny na mieste
• Stavby nad verejnými priestormi, ako sú chodníky, parkoviská, štadióny alebo tranzitné oblasti, kde by konštrukčné zlyhanie malo vážne následky
• Projekty vyžadujúce inžiniersku certifikáciu na schválenie zastupiteľstvom alebo súlad so stavebným povolením
• Akékoľvek napínacie alebo opravárske práce, pri ktorých nie je k dispozícii pôvodná montážna dokumentácia

Najať si špecialistu na zložité inštalácie nie je len o kvalite, ale aj o zodpovednosti. Ak konštrukcia zlyhá a niekoho zraní, absencia kvalifikovanej inštalačnej a inžinierskej dokumentácie vytvára značné právne a poistné riziko pre vlastníka budovy.
