Aké sú rôzne typy ťahových tkanín?

Ťahová tkanina sa dodáva v niekoľkých odlišných typoch, z ktorých každý je navrhnutý pre špecifické požiadavky na výkon. Hlavné kategórie sú PVC ťažná tkanina, PTFE (polytetrafluóretylén) tkanina, ETFE (etyléntetrafluoroetylénová) fólia, HDPE tienidlo a silikónom potiahnuté sklolaminát . Medzi nimi dominuje na globálnom trhu PVC ťahová tkanina – čo predstavuje zhruba 60 – 70 % všetkých architektonických membránových inštalácií – vďaka svojej nákladovej efektívnosti, širokému rozsahu farieb a spoľahlivým konštrukčným vlastnostiam v rôznych klimatických podmienkach. Pochopenie každého typu je nevyhnutné predtým, ako sa pustíte do akéhokoľvek projektu ťahovej konštrukcie, či už ide o baldachýn, strechu štadióna alebo membránovú fasádu s dlhým rozpätím.

PVC ťažná tkanina : Priemyselný štandard

PVC ťažná tkanina sa vyrába potiahnutím základnej mriežky z polyesterových priadzí — riedkeho vlákna — na oboch stranách polyvinylchloridovou pastou. Výsledkom je kompozitná membrána, ktorá kombinuje pevnosť v ťahu tkaného polyesteru s odolnosťou voči poveternostným vplyvom, chemickou odolnosťou a estetickou flexibilitou PVC. Štandardné PVC panely z ťažnej tkaniny majú pevnosť v ťahu od 3 000 N/5 cm do viac ako 10 000 N/5 cm v závislosti od počtu nití a hmotnosti povlaku.

Z praktického hľadiska je PVC membrána triedy 6 (približne 1 050 g/m²) dostatočne pevná na to, aby preniesla dynamické zaťaženie snehom a vetrom 1,5–2,5 kPa bez trvalej deformácie. Toto zaťaženie pokrýva veľkú väčšinu komerčnej a verejnej architektúry v miernom podnebí.

Povrchové úpravy na PVC ťahaných tkaninách

Surové PVC nátery priťahujú vzduchom prenášaný prach a organické nečistoty, ktoré postupne zafarbujú membránu a znižujú priepustnosť svetla. Výrobcovia to riešia lakovými vrchnými nátermi, akrylovými lakmi, polyvinylidénfluoridovými (PVDF) povrchovými úpravami a PVDF/Tedlar laminátmi. PVC membrána lakovaná PVDF zachováva viac ako 90 % svojej pôvodnej bielej svietivosti po 10 rokoch vonkajšieho vystavenia v porovnaní so zhruba 70 – 75 % pre neošetrené PVC s rovnakou základnou hmotnosťou. Pre projekty v blízkosti priemyselných zón alebo pobrežných oblastí, kde je intenzívne ukladanie solí a znečisťujúcich látok, špecifikácia vrchného náteru PVDF alebo Tedlar zvyšuje náklady na materiál zhruba o 8–15 %, ale výrazne znižuje frekvenciu čistenia z dvakrát ročne na raz za tri až štyri roky.

Životnosť a recyklovateľnosť PVC ťažnej tkaniny

Dobre špecifikovaná inštalácia PVC ťahovej tkaniny zvyčajne poskytuje životnosť 15-25 rokov predtým, než degradácia náteru ohrozí požiarny výkon alebo štrukturálnu integritu. PVC membrány na konci životnosti možno recyklovať prostredníctvom niekoľkých európskych programov spätného odberu – napríklad proces Texyloop premieňa použité polyesterové membrány potiahnuté PVC späť na granulát PVC ekvivalentný pôvodnému obsahu a získava polyesterovú tkaninu na opätovné spracovanie. Tento uzavretý prístup znižuje uhlíkovú stopu životného cyklu približne o 30 – 40 % v porovnaní so skládkovaním.

Sklolaminát potiahnutý PTFE: Prémiová možnosť s dlhou životnosťou

Sklolaminát potiahnutý PTFE (polytetrafluóretylénom) – často predávaný pod obchodnými názvami ako Tenara alebo Sheerfill – predstavuje horný koniec trhu s ťahovými tkaninami. Základným materiálom je tkaná priadza zo sklenených vlákien, ktorá je svojou povahou nehorľavá, a PTFE povlak poskytuje ultranízke trenie, chemicky inertný povrch. PTFE membrány majú predpokladanú životnosť 30–50 rokov , s niektorými pozoruhodnými inštaláciami, ako je terminál Haj v Džidde (dokončený v roku 1981), ktorý teraz presahuje štyri desaťročia nepretržitej prevádzky.

Neporézny povrch PTFE je účinne samočistiaci: dážď zmyje vzduchom prenášané častice bez zanechania škvŕn. Hodnoty priepustnosti svetla sa zvyčajne pohybujú medzi 5% a 20%, čo dáva PTFE štruktúram svetelnú, rozptýlenú kvalitu denného svetla bez oslnenia. Jedným z obmedzení je cena – sklolaminát potiahnutý PTFE zvyčajne ceny za troj- až päťnásobok nákladov na meter štvorcový v porovnaní so štandardnou PVC tkaninou — vďaka čomu je najvhodnejší pre významné trvalé stavby, a nie pre sezónne alebo dočasné inštalácie.

Požiarny výkon je kľúčovou výhodou. PTFE/sklolaminát je klasifikovaný ako nehorľavý podľa väčšiny národných stavebných predpisov, čo značne zjednodušuje povoľovanie pre uzavreté verejné priestory, ako sú nákupné átriá, letiskové terminály a strechy štadiónov.

ETFE fólia: Transparentnosť a ľahký výkon

ETFE (etyléntetrafluóretylén) nie je technicky tkaná látka, ale termoplastický fluórpolymérový film. Je zahrnutá do rodiny ťahových membrán, pretože je rezaná, zváraná a napínaná pomocou porovnateľných konštrukčných princípov. Jedna vrstva ETFE fólie váži len 150–350 g/m² — približne 1 % hmotnosti ekvivalentného skleneného panelu — čo dramaticky znižuje požiadavky na primárne konštrukčné zaťaženie a otvára možnosti rozpätia, ktoré sklo nedokáže ekonomicky dosiahnuť.

ETFE dosahuje hodnoty priepustnosti svetla 90–95 % pre jednu vrstvu , čo z neho robí preferovanú voľbu, keď je prioritou dizajnu maximálne prirodzené denné svetlo. Pekinské národné centrum pre vodné športy ("vodná kocka"), dokončené pre olympijské hry v roku 2008, použilo viac ako 100 000 m² poduškových panelov ETFE a zostáva jedným z najcitovanejších príkladov priesvitnosti a štrukturálnej všestrannosti materiálu.

ETFE fólia sa zvyčajne inštaluje ako viacvrstvové nafukovacie vankúšové systémy, a nie jednoducho napínané membrány. Tlak vzduchu udržiavaný medzi vrstvami poskytuje izoláciu (hodnoty U 1,5–2,8 W/m²K pre dvojvrstvové systémy) a štrukturálnu tuhosť. Mechanické nafukovacie systémy však vyžadujú zmluvy o údržbe a záložné kompresory, čo zvyšuje prevádzkovú zložitosť v porovnaní so statickými PVC alebo PTFE membránami.

HDPE tieniaca tkanina: Navrhnutá pre solárnu kontrolu

Tieniaca tkanina z polyetylénu s vysokou hustotou (HDPE) zaberá zreteľné miesto v štruktúre ťahovej tkaniny. Na rozdiel od ťažnej PVC tkaniny alebo PTFE membrán je HDPE tienidlo s otvorenou väzbou alebo pletenou štruktúrou navrhnutou špeciálne tak, aby blokovala slnečné žiarenie a zároveň umožňovala pohyb vzduchu. HDPE tienidlá sú dostupné v odtieňoch od 30 % do 95 % , ktorý umožňuje presnú kalibráciu zníženia solárneho zisku oproti prirodzenému vetraniu.

Vďaka tomu je HDPE dominantným materiálom pre parkoviská, ihriská, poľnohospodárske tienidlá a vonkajšie pohostinské oblasti v horúcom podnebí. Prístrešok z HDPE s 90 % tieniacim faktorom nad parkoviskom v Dubaji alebo vo Phoenixe môže znížiť povrchové teploty na zaparkovaných vozidlách o 20–30 °C v porovnaní s netieneným asfaltom, čím sa výrazne znížia vnútorné teploty v kabíne a zaťaženie klimatizácie. Pevnosť v ťahu tieniacej textílie z HDPE je nižšia ako pri potiahnutých architektonických membránach – zvyčajne 1 500 – 4 500 N/5 cm – takže konštrukčné návrhy to musia zohľadniť pri špecifikácii odolnosti proti zdvihu vetra a zaťaženiu snehom.

Tkanina HDPE tienidla je počas výroby stabilizovaná proti UV žiareniu a má kvalitné komerčné triedy 10-ročná záruka UV stability . Porézna otvorená štruktúra znamená, že tkanina nezhromažďuje stojatú vodu, čím sa eliminujú nárazové záťaže, ktoré je potrebné zvážiť pri nepriepustnej PVC tkanine v ťahu pri inštaláciách s nízkym sklonom.

Sklolaminát potiahnutý silikónom: Špeciálne aplikácie pre vysoké teploty

Membrány zo sklenených vlákien potiahnuté silikónom sú najmenej bežným typom ťažnej tkaniny vo všeobecnej architektúre, ale plnia rozhodujúcu úlohu vo vysokoteplotných prostrediach a prostrediach na spracovanie potravín. Silikónový elastomérový povlak zostáva stabilný -60°C až 230°C nepretržite , s krátkodobými vrcholmi tolerovanými do 300 °C. Tento teplotný rozsah ďaleko presahuje prevádzkové limity PVC ťažnej tkaniny (zvyčajne dimenzované na 70°C nepretržitú prevádzku) a robí zo silikónu/sklolaminátu predvolenú voľbu pre prístrešky nad priemyselnými pecami, kryty zlievarní a zóny odvodu tepla vo výrobných zariadeniach.

Silikónové nátery sú tiež bezpečné pre potraviny, netoxické a odolné voči väčšine kyselín, zásad a čistiacich prostriedkov používaných pri výrobe potravín. Tieto vlastnosti viedli k rastúcemu osvojeniu v ťahových strešných konštrukciách na potravinárskych trhoch a spracovateľských zariadeniach, kde je bežné čistenie vysokotlakovou parou. Kompromisom je cena: silikónom potiahnuté sklolaminát je podstatne drahší ako PVC ťahová tkanina a dokonca aj PTFE membrány v niektorých konfiguráciách.

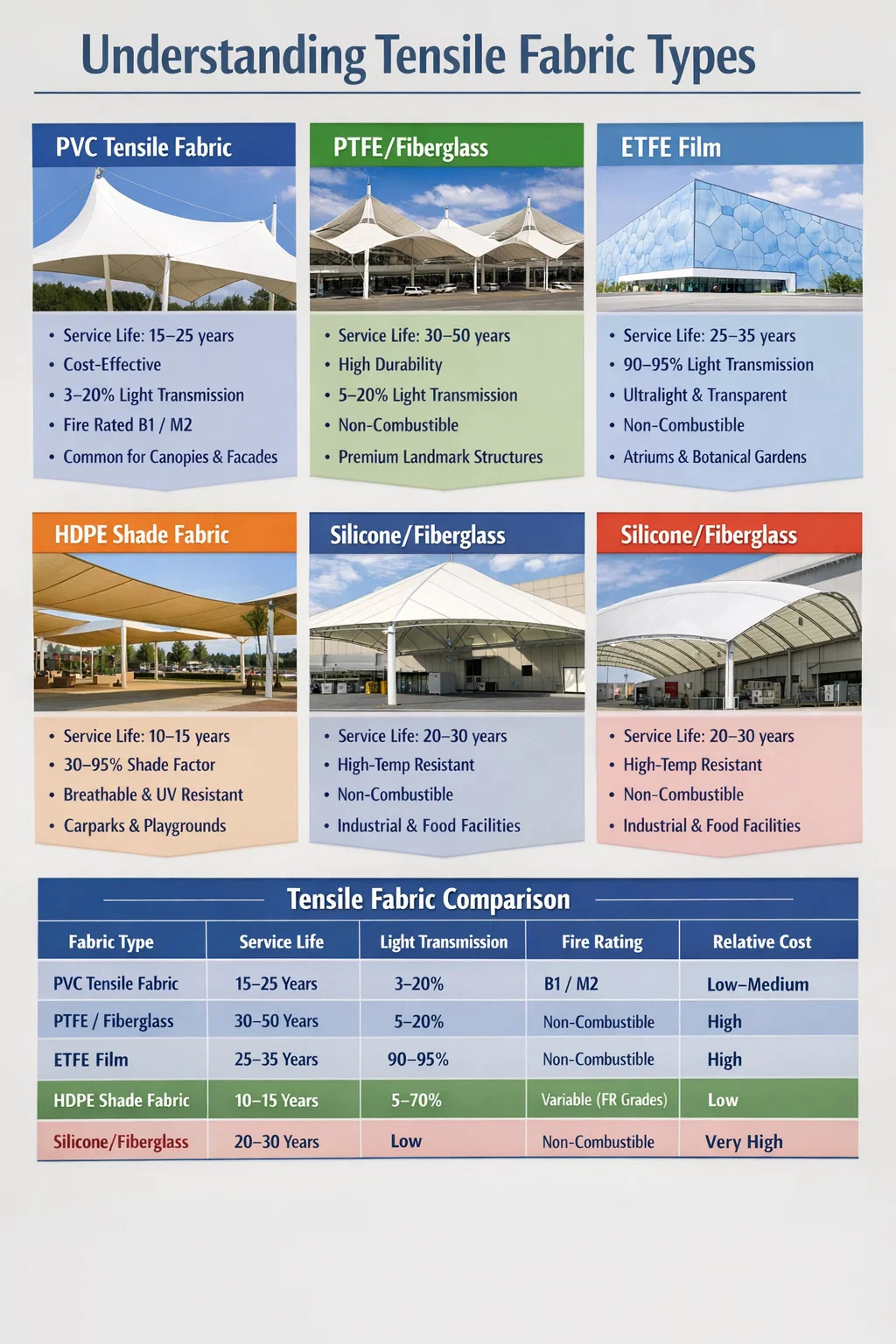

Porovnanie všetkých typov ťahaných tkanín

Nižšie uvedená tabuľka sumarizuje kľúčové vlastnosti a komerčné vlastnosti každého hlavného typu ťahovej tkaniny, aby pomohla pri rozhodovaní o špecifikácii.

Ako sa líšia triedy ťažnej tkaniny z PVC

Nie všetky PVC ťahané tkaniny sú rovnaké. Trh sa delí na hmotnostné stupne – bežne stupeň 2 až stupeň 9 – a v rámci každého stupňa sa kvalitatívne stupne výrazne líšia podľa konštrukcie plátna, zloženia zmesi PVC a technológie vrchného náteru. Tu je návod, ako sa kľúčové triedy rozkladajú v praktickej aplikácii:

• Stupeň 2 – 3 (400 – 600 g/m²): Ľahké výstavné haly, stánky na dočasné podujatia, krátkodobé tienisté plachty. Pevnosť v ťahu typicky 2 500 – 4 000 N/5 cm. Neodporúča sa pre trvalé konštrukcie v oblastiach s vysokým vetrom.
• Stupeň 5 – 6 (750 – 1 100 g/m²): Ťažný kôň komerčnej architektúry – ťahané prístrešky, chodníky pre chodcov, tranzitné prístrešky a obklady fasád. Pevnosť v ťahu 5 000–7 500 N/5 cm. Typicky hodnotená životnosť 15–20 rokov s PVDF vrchným náterom.
• Stupeň 8 – 9 (1 200 – 1 600 g/m²): Strechy štadiónov, veľkorozponové dopravné uzly, ťahané fasády prenášajúce tlak vetra presahujúci 2 kPa. Pevnosť v ťahu 9 000–12 000 N/5 cm. Často sa používa s laminátom Tedlar pre maximálnu odolnosť voči poveternostným vplyvom a dlhú životnosť.

Dôležitá je aj sieťovinová architektúra vo vnútri PVC. Rúno s plátnovou väzbou ponúka rovnomernú pevnosť v ťahu v smere osnovy aj útku – preferované pre biaxiálne predpäté membránové štruktúry. Perlinková väzba alebo tkanina s vloženou priadzou ponúka vyššiu pevnosť v jednom smere a používa sa v jednosmerných ťahových aplikáciách, ako sú vrchlíky sudovej klenby.

Normy požiarnej odolnosti pre ťahané tkaniny

Požiarna odolnosť je nemeniteľným špecifikačným faktorom pre akúkoľvek uzavretú alebo polouzatvorenú ťahanú konštrukciu. Normy sa líšia podľa regiónu:

• Európa: EN 13501-1 klasifikácia reakcie na oheň. PVC ťažná tkanina s FR úpravou zvyčajne dosahuje triedu B-s2, d0 alebo triedu C-s2, d0. PTFE a ETFE dosahujú triedu A2-s1, d0 (nehorľavé).
• Francúzsko: M-klasifikačný systém. Ťahová PVC tkanina s vhodnou úpravou dosahuje M2 (spomalovač horenia), ktorý je potrebný pre kryté verejné zhromažďovacie priestory.
• USA: NFPA 701 a ASTM E84. Kvalitné architektonické PVC membrány dosahujú index šírenia plameňa triedy A (FSI ≤ 25).
• Austrália/Nový Zéland: AS/NZS 1530.3. PVC ťahová tkanina používaná v montážnych budovách triedy 9 zvyčajne vyžaduje index vznietenia ≤ 6 a index šírenia plameňa ≤ 0.

Prísady spomaľujúce horenie v PVC ťažnej tkanine sú začlenené vo fáze miešania, nie sú aplikované ako povrchový náter , čo znamená, že výkon FR sa neznižuje po čistení alebo odieraní. Toto je zásadný rozdiel, ktorý treba overiť pri kontrole technických údajov produktu – povrchové úpravy FR na lacných membránach časom degradujú a strácajú svoju certifikáciu.

Akustické a tepelné vlastnosti typov ťahaných tkanín

Akustický výkon je často prehliadaný pri výbere materiálu, ale v krytých verejných priestoroch sa stáva kritickým. PVC ťažná tkanina je reflexný povrch – koeficienty absorpcie zvuku (αw) sa zvyčajne pohybujú od 0,05 do 0,15 – čo znamená, že dozvukový hluk sa hromadí v prostrediach pokrytých membránou, pokiaľ nie sú integrované absorpčné vložky alebo sekundárne akustické panely. Tímy dizajnérov štadiónov pravidelne používajú sekundárnu akustickú vložku z perforovanej PVC ťažnej tkaniny s izolačnou vrstvou vatelínu, aby sa doba dozvuku na krytých tribúnach skrátila z 3–5 sekúnd na cieľových 1,5–2 sekundy pre zrozumiteľnosť reči.

Tepelný výkon jednovrstvovej PVC ťahovej tkaniny je skromný. Štandardná PVC membrána 900 g/m² má hodnotu U približne 5,5–6,5 W/m²K , ktorá sama o sebe poskytuje minimálnu izoláciu. Dvojvrstvové PVC systémy so vzduchovou medzerou alebo izolačnou výplňou môžu dosiahnuť U-hodnoty 1,5–3,0 W/m²K, vďaka čomu sú vhodné pre sezónne uzavreté priestory. ETFE vankúšové systémy naopak dosahujú hodnoty U 1,0–2,0 W/m²K pri dvojvrstvových systémoch a menej ako 1,0 W/m²K pri troch alebo viacerých vrstvách plus argónová výplň.

Slnečná odrazivosť je ďalším tepelným motorom. Biela PVC ťažná tkanina s PVDF vrchným náterom môže dosiahnuť hodnoty odrazu slnečného žiarenia 0,65 – 0,75 (TSR), čím sa podstatne zníži zisk slnečného tepla pod prístreškom v porovnaní s tmavšími možnosťami z PVC (TSR 0,10 – 0,30) alebo holými kovovými strechami (TSR 0,20 – 0,40). To je významná výhoda energetickej účinnosti pre vonkajšie pohostinské priestory, ktoré hľadajú tieň bez nadmernej akumulácie tepla.

Technológie švov a spájania pre PVC ťahané tkaniny

Štrukturálna integrita ťahovej membrány je len taká spoľahlivá ako jej švy. PVC panely z ťažnej tkaniny sa spájajú dvoma základnými metódami:

• Vysokofrekvenčné (HF) zváranie: Elektromagnetické pole rozkmitáva molekuly PVC na spojovacej línii a vytvára teplo, ktoré spája dve vrstvy do homogénnej väzby. Správne prevedené vysokofrekvenčné zvary dosahujú pevnosti zvarov 85–100 % materskej membrány , čo znamená, že šev nevytvára štrukturálne slabé miesto. Toto je priemyselný štandard pre všetky komerčné PVC výrobu ťahových tkanín.
• Zváranie horúcim vzduchom: Prúd ohriateho vzduchu (250–400°C) zmäkčuje povrchy PVC, ktoré sa potom zlisujú pod tlakom valca. Používa sa na opravy na mieste a zakrivené alebo nepravidelné geometrie švov, kam sa HF zváracie dosky nedostanú. Pevnosť švu zvyčajne 75-90% základnej tkaniny.

Sklolaminát potiahnutý PTFE nemožno HF zvárať, pretože základ zo sklenených vlákien nereaguje na elektromagnetické budenie a povlak PTFE je tepelne stabilný a netaviteľný pod 327 °C. Namiesto toho sa PTFE panely spájajú mechanicky pomocou PTFE potiahnutých oceľových upínacích tyčí a skrutkových preplátovaných spojov, čo si vyžaduje širšie presahy švíkov (zvyčajne 50–100 mm oproti 15–25 mm pre PVC HF zvary) a zvyšuje zložitosť výroby.

Okrajové ukončenie PVC ťažnej tkaniny používa niekoľko stratégií: lano v kanáli (oceľové lano potiahnuté PVC zapustené do zváraného lemu, ktorý zapadá do súvislého hliníkového vytláčaného profilu), skrutkové lano (súvislý okrúhly lem pozdĺž obvodu panela) a spojenie doska a skrutky pre sústredené kotviace body s najvyšším zaťažením. Výber okrajového ukončenia ovplyvňuje tak vizuálny detail dokončenej inštalácie, ako aj maximálnu prenosovú kapacitu každej kotvy.

Výber správnej ťažnej tkaniny pre váš projekt

Rozhodovací strom pre špecifikáciu ťahovej tkaniny sa vo všeobecnosti riadi touto logikou:

1. Rozpočet a životnosť projektu: Ak je konštrukčná životnosť kratšia ako 20 rokov alebo je rozpočet obmedzený, PVC ťahová tkanina s PVDF vrchným náterom je takmer vždy správnou odpoveďou. Pre 30-ročné významné stavby odôvodňuje prémiu PTFE alebo vysokokvalitný ETFE.
2. Požiadavky na svetlo: Maximálne prirodzené denné svetlo? Zadajte ETFE fóliu. Riadené difúzne denné svetlo? Biele alebo svetlé PVC alebo PTFE. Solárne vylúčenie s vetraním? HDPE tieniaca tkanina.
3. Požiadavky na klasifikáciu požiaru: Skontrolujte požiadavku miestneho stavebného zákona pre triedu obsadenosti. Ak je povinná klasifikácia nehorľavosti (EN A2 alebo ekvivalent), PTFE alebo ETFE sú jedinou možnosťou membrány. Ak je prijateľná trieda B alebo C, spĺňa podmienky ťahová tkanina z PVC s integrálnou FR úpravou.
4. Expozícia životného prostredia: Vysoké znečistenie alebo vystavenie pobrežnej soli? Uprednostnite PVDF alebo Tedlar vrchný náter na PVC alebo zvoľte PTFE pre vzhľad bez údržby. Vysokoteplotná priemyselná zóna? Uveďte sklolaminát potiahnutý silikónom.
5. Rozpätie a zaťaženie konštrukcie: Pre rozpätia presahujúce 40 – 50 m a vysoké dynamické zaťaženie bude výber hmotnosti tkaniny riadiť konštrukčná analýza. Spolupracujte s výrobcom membrán včas, aby ste si overili, že zvolená trieda ťahovej tkaniny z PVC spĺňa vypočítané hodnoty napätia vo všetkých spojovacích bodoch.

Žiadny jednotlivý typ ťahovej tkaniny nedominuje všetkým aplikáciám. Avšak pre kombináciu konštrukčného výkonu, všestrannosti dizajnu, nákladovej efektívnosti a praktických inštalačných charakteristík, PVC ťažná tkanina zostáva najrozšírenejším materiálom na trhu , slúžiace projektom od dočasných trhových prístreškov až po trvalé strechy s rozlohou niekoľko tisíc metrov štvorcových. Pochopenie celej škály typov – a toho, kde v tomto spektre sa nachádza PVC ťahová tkanina – dáva dizajnérom a projektovým manažérom základ na to, aby mohli robiť sebavedomé rozhodnutia na úrovni špecifikácií už od najskorších štádií návrhu.
